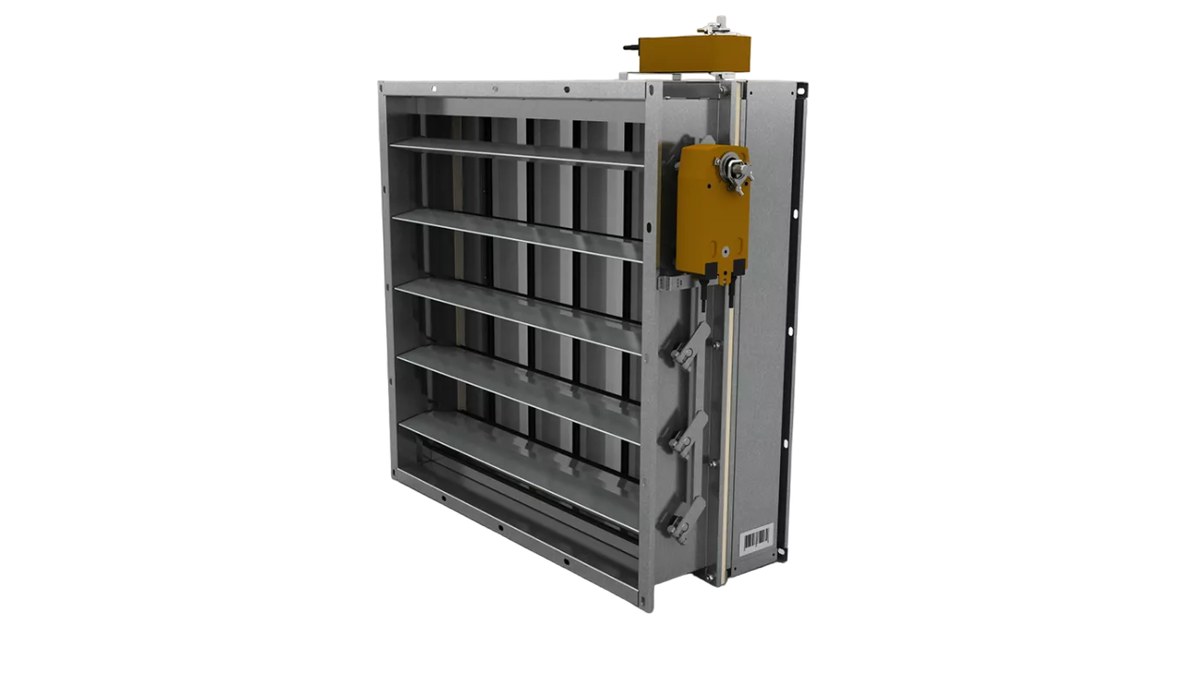

Клапан утепленный тамбурный ГЕРМИК®х2С

Клапан воздушный утепленный тамбурный ГЕРМИК®х2С — предназначен для пассивной теплоизоляции обслуживаемого объема в условиях относительного высоких перепадов давлений. Это утепленный тамбурный клапан с двумя перпендикулярно расположенными группами лопаток, предназначенный для работы в условиях низких температур (до минус 60 °С) благодаря наличию периметрального обогрева и обогрева электропривода. Также такой клапан имеет более высокий класс протечки в закрытом состоянии, чем клапан серии ГЕРМИК® с одинарной группой лопаток. Исполнение ● Общепромышленное с лопаткой из алюминия (Н) ● Общепромышленное с лопаткой из стали с цинковым покрытием (Ц) ● Коррозионностойкое (К) Конструкция Клапан состоит из двух перпендикулярно ориентированных лопаточных секций клапанов ГЕРМИК®-С. Секции клапана разделены специальной термоизолирующей проставкой с болтовым соединением. Каждая из двух секций клапана имеет коробчатый корпус, выполненный из оцинкованной (исполнение • Н • Ц) или нержавеющей (исполнение • К) стали. Лопатки клапана выполнены из алюминиевого профиля (исполнение • Н • К) или стального оцинкованного профиля (исполнение • Ц). За счет сдвоенной конструкции корпуса клапана — его длина увеличивается до 340 мм. Наличие разделительной термоизолирующей проставки позволяет исключить передачу холода по материалу корпуса. Наружный периметр каждой секции клапана покрыт защитным слоем теплоизоляционного материала и имеет обогрев, что исключает конвективную передачу холода в обслуживаемое клапаном помещение. Также обогревом оснащены все электроприводы. Каждая лопаточная секция приводится в действие собственным электроприводом — прямая механическая связь между секциями отсутствует. Кинематика каждой лопаточной секции — рычаги и тяги. Стандартно клапаны комплектуются электроприводами фирмы BELIMO. По специальному заказу возможно изготовление клапанов с электроприводами других производителей.
