Гибкие вставки предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам и используются при монтаже вентиляционных систем. Гибкие вставки обеспечивают дополнительную герметизацию стыков вентиляции, создавая ее большую надежность.
Назначение и применение
Классифицируются гибкие вставки следующим образом:
– в зависимости от принадлежности к всасывающей или нагнетающей части вентилятора, гибкие вставки разделяют на круглые «В» (всасывающая часть) и квадратные/ прямоугольные «Н» (нагнетающая часть)
– круглые гибкие вставки дополнительно разделяют на два типа: • «фланец – ниппель»* • «фланец – фланец»
– в зависимости от типоразмера вентилятора, гибкие вставки подразделяются на типоразмеры с № 4 по № 12,5 – в зависимости от типа вентилятора: • гибкая вставка для вентиляторов низкого/ среднего давления (НД), – в зависимости от среды перемещаемой вентилятором, гибкие вставки выпускаются в различном материальном исполнении (материал изготовления металлических фланцев и материал изготовления гибкого материала):
Исполнение для систем дымоудаления (DU) – углеродистая (оцинкованная) сталь + стеклоткань.
* Внимание: для вентиляторов низкого/среднего давления, круглая гибкая вставка «В» по умолчанию изготавливается в типе «фланец – ниппель», для поставки типа «фланец – фланец» необходимо указать это в запросе счёта/предложения.
Технические характеристики

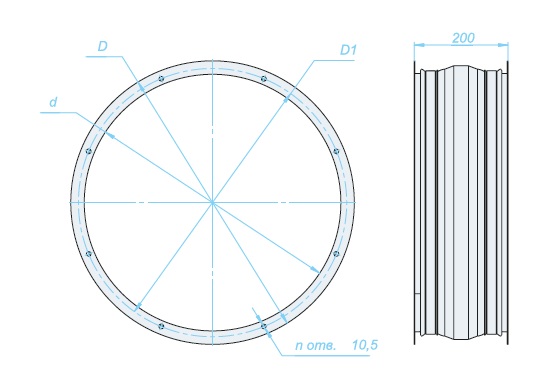

Габаритно-присоединительные размеры гибких вставок круглых «B»
| № | Типоразмер | D, мм | D1, мм | d, мм | n, шт |
| 1 | 5 | 553 | 539 | 495 | 8 |
| 2 | 5,6 | 613 | 580 | 555 | 8 |
| 3 | 6,3 | 688 | 660 | 630 | 8 |
| 4 | 7,1 | 768 | 740 | 710 | 16 |
| 5 | 8 | 863 | 835 | 805 | 8 |
| 6 | 9 | 988 | 960 | 930 | 16 |
| 7 | 10 | 1078 | 1050 | 1020 | 16 |
| 8 | 11,2 | 1198 | 1170 | 1140 | 16 |
| 9 | 12,5 | 1316 | 1285 | 1258 | 16 |

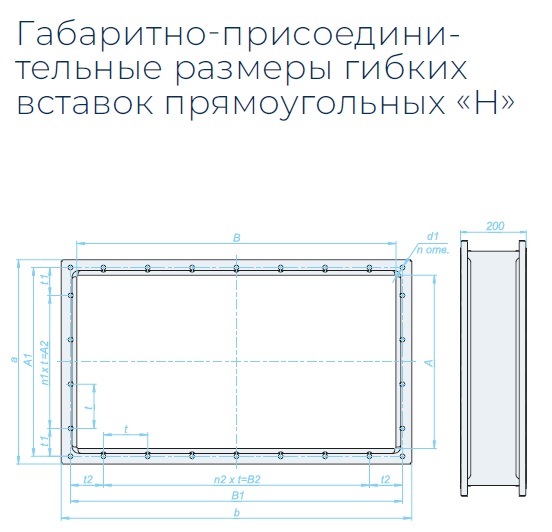

Габаритно-присоединительные размеры гибких вставок прямоугольных «Н»
| № | Типоразмер | A, мм | B, мм | А1, мм | B1, мм | A2, мм | B2, мм | t, мм |
| 1 | 5 | 350 | 637 | 380 | 668 | 300 | 600 | 100 |
| 2 | 5,6 | 391 | 721 | 426 | 749 | 300 | 600 | 100 |
| 3 | 6,3 | 438 | 798 | 470 | 830 | 400 | 700 | 100 |
| 4 | 7,1 | 497 | 901 | 540 | 941 | 270 | 675 | 135 |
| 5 | 8 | 560 | 1010 | 600 | 1047 | 300 | 750 | 150 |
| 6 | 9 | 630 | 1130 | 670 | 1170 | 600 | 1050 | 150 |
| 7 | 10 | 700 | 1275 | 750 | 1317 | 450 | 1050 | 150 |
| 8 | 11,2 | 783 | 1424 | 830 | 1463 | 750 | 1350 | 150 |
| 9 | 12,5 | 879 | 1605 | 925 | 1638 | 750 | 1500 | 150 |
| № | Типоразмер | t1, мм | t2, мм | п1,шт | n2, шт | n, шт | a, мм | b, мм | d1, мм |
| 1 | 5 | 40 | 34 | 3 | 6 | 22 | 420 | 707 | 10,5 |
| 2 | 5,6 | 63 | 74,5 | 3 | 6 | 26 | 461 | 791 | 10,5 |
| 3 | 6,3 | 35 | 65 | 4 | 7 | 26 | 508 | 868 | 10,5 |
| 4 | 7,1 | 135 | 133 | 2 | 5 | 22 | 564 | 971 | 10,5 |
| 5 | 8 | 150 | 148,5 | 2 | 5 | 22 | 630 | 1080 | 10,5 |
| 6 | 9 | 35 | 60 | 4 | 7 | 30 | 700 | 1200 | 10,5 |
| 7 | 10 | 150 | 133,5 | 3 | 7 | 28 | 790 | 1365 | 10,5 |
| 8 | 11,2 | 40 | 56,5 | 5 | 9 | 36 | 873 | 1514 | 10,5 |
| 9 | 12,5 | 87,5 | 69 | 5 | 10 | 38 | 969 | 1695 | 10,5 |
Чертежи, схемы и габариты
